Оседиагональный шнековый насос УОДН 120-100-65
Также насосы ОДН 120-100-65 устанавливаются в качестве перекачивающего насоса на бензовозы и машины коммунального хозяйства.
На базе ОДН 120-100-65 выпускается Мотопомпа МОДН Заря. Установка также изготавливается в мобильном варианте на колесах - электропомпа.
Карта заказа оседиагонального насоса и насосной установки
| Код | Значение | |||||||
| 1 | Тип установки | |||||||
| УОДН | Установка оседиагонального насоса | |||||||
| ОДН | Оседиагональный насос | |||||||
| 2 | Диаметр рабочего колеса | |||||||
| 120 | 120 мм. | |||||||
| 3 | Диаметр условного прохода входного фланца | |||||||
| 100 | Ду 100 мм. | |||||||
| 4 | Диаметр условного прохода выходного фланца | |||||||
| 65 | Ду 65 мм. | |||||||
| 5 | Исполнение по материалу | |||||||
| – | Конструкционная сталь | |||||||
| К | Коррозионостойкое исполнение (нержавеющая сталь) | |||||||
| 6 | Расположение выходного патрубка | |||||||
| – | Горизонтальное | |||||||
| В | Вертикальное | |||||||
| 7 | Мощность электродвигателя | |||||||
| 3 | 3 кВт | |||||||
| 8 | Тип уплотнения | |||||||
| М | Манжетное | |||||||
| 9 | Вариант исполнения | |||||||
| – | Стандартное исполнение | |||||||
| П | Передвижная установка | |||||||
Пример обозначения при заказе
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| УОДН | 120 | 100 | 65 | К | В | 3 | М | П |
| ОДН | 120 | 100 | 65 | К | В | – | М |
Особенности оседиагональной (шнековой) насосной установки
- высокая мобильность;
- удобство эксплуатации;
- работа в условиях высокой кавитации;
- идеальное решение для перекачки многофазных сред.
Комплектация насосной установки УОДН 120-100-65
- оседиагональный (шнековый) насос ОДН-120-100-65;
- взрывозащищённый электродвигатель;
- рамный каркас на колёсах;
- маслобензостойкие рукава;
- манжетное уплотнение.
Технические характеристики товара "УОДН 120-100-65"
| Подача, м³/час | 27...54 |
| Напор, м. в. ст. | 13...8 |
| Высота всасывания на нормальном режиме, м, не более | 8 |
| Температура перекачиваемой жидкости, °С | -20...+90 |
| Объемная концентрация твердых частиц, %, не более | 2 |
| Максимальный размер твердых частиц, мм, не более | 5 |
| Вязкость перекачиваемой жидкости, сСт, не более | 500 |
| Плотность перекачиваемой жидкости, кг/м³, не более | 1000 |
| Мощность привода, кВт | 3 |
| Частота вращения вала насоса, об/мин | 3000<sub>(-80)</sub> |
Коэффициенты пересчёта на вязкие жидкости, например, для мазута М100,разогретого до 60°С, вязкостью 500сСт, ориентировочно составляют:
- Коэффициент падения напора Кн = 0,77;
- Коэффициент падения подачи Кq = 0,68.
Габаритные размеры и вес:
| Наименование | Вес нетто, кг | Вес брутто, кг | Габариты без упаковки, мм | Габариты в ящике, мм |
| ОДН 120-100-65 | 13 | Х | 288хх194х218 | Х |
| УОДН 120-100-65 | 72 | 115 | 720х215х410 | 908х430х501 |

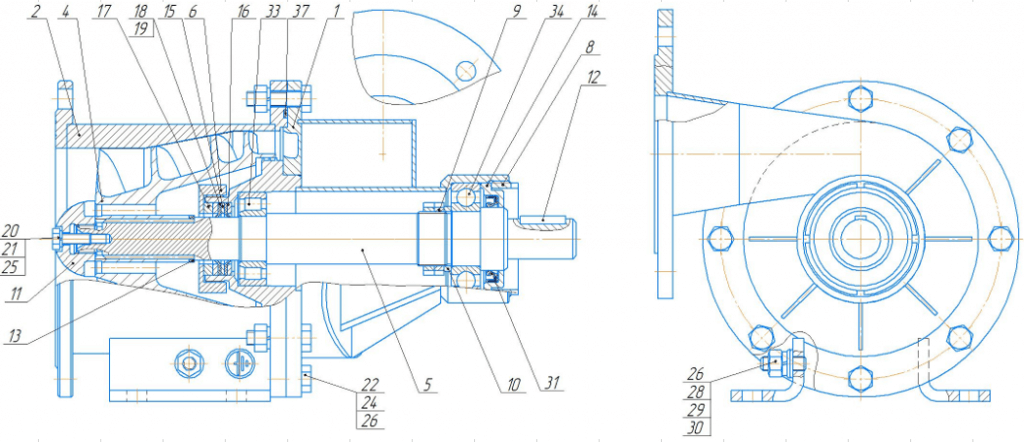

Комплектующие к УОДН 120-100-65 | |||||
|---|---|---|---|---|---|
| Позиция | Обозначение | Наименование | Нержавеющая сталь, количество | Углеродистая сталь, количество | Примечание |
| 1 | 5Н.31.41.00 | Корпус | 1 | ||
| - 01 | Корпус | 1 | |||
| 2 | 5Н.31.42.00 | Кожух | 1 | ||
| - 01 | Кожух | 1 | |||
| 4 | 5Н.31.40.01А | Шнек | 1 | ||
| -01 | Шнек | 1 | |||
| 5 | 5Н.31.40.02 | Вал | 1 | ||
| -01 | Вал | 1 | |||
| 6 | 5Н.31.40.03 | Гайка накидная | 1 | 1 | |
| 8 | 5Н.31.40.05 | Гайка | 1 | 1 | |
| 9 | 5Н.31.40.06 | Гайка | 1 | 1 | |
| 10 | 5Н.31.40.07 | Кольцо | 1 | 1 | |
| 11 | 5Н.31.40.08 | Импеллер | 1 | 1 | |
| 12 | 5Н.31.40.12 | Шпонка | 1 | 1 | |
| 13 | 5Н.31.40.15 | Кольцо | 1 | 1 | |
| 14 | 5Н.51.00.16 | Крышка | 1 | 1 | |
| 15 | 5Н.31.40.32 | Кольцо | 1 | 1 | |
| 16 | -01 | Кольцо | 2 | 2 | |
| 17 | -02 | Кольцо | 1 | 1 | |
| 18 | 5Н.31.40.31 | Кольцо уплотнительное | 2 | 2 | допуск. замена на поз.19 |
| 19 | 5Н.31.40.31 - 01 | Кольцо уплотнительное | 2 | 2 | допуск. замена на поз.18 |
| 20 | Болт М6-6gх20.21.12Х18Н10Т ГОСТ 7798-70 | 1 | |||
| 21 | Болт М6-6gх20.58.019 ГОСТ 7798-70 | 1 | |||
| 22 |
Болт М8-6gх30.58.019 ГОСТ 7798-70 | 8 | 8 | ||
| 24 | Гайка М8-7Н.5.019 ГОСТ 5915-70 | 8 | 8 | ||
| 25 | Шайба 6.65Г.019 ГОСТ 6402-70 | 1 | 1 | ||
| 26 | Шайба 8.65Г.019 ГОСТ 6402-70 | 9 | 9 | ||
| 28 | Шайба А8.01.016 ГОСТ 11371-78 | 2 | 2 | ||
| 29 | Шпилька М8-6gх25.58 ГОСТ 22042-76 | 1 | 1 | ||
| 30 | Гайка М8,5 ГОСТ 15526-70 | 1 | 1 | ||
| 31 |
Манжета 1.1-35х48-4 ГОСТ 8752-79 | 1 | 1 | ||
| 33 | Подшипник 42205 ГОСТ 8328-75 | 1 | 1 | ||
| 34 | Подшипник 206 ГОСТ 8338-75 | 1 | 1 | ||
| 37 |
Кольцо 140-145-30-2 Смесь резиновая СБ-26 ТУ2512.00345055793-2012 ГОСТ 18829-73 | 1 | 1 | ||
| Модификация | Стоимость, руб. | Масса, кг | Габариты, мм | ||
|---|---|---|---|---|---|
| Длина | Ширина | Высота | |||
ОДН 120-100-65 (конструкционная сталь) | 110 000,00 | 13 | 287,5 | 201,5 | 218 |
ОДН 120-100-65-К (нержавеющая сталь) | 135 000,00 | 13 | 287,5 | 201,5 | 218 |
УОДН 120-100-65-3-М (конструкционная сталь) | 180 000,00 | 100 | 838 | 289 | 300 |
УОДН 120-100-65-К-3-М (нержавеющая сталь) | 205 000,00 | 100 | 838 | 289 | 300 |
УОДН 120-100-65-М-П (конструкционная сталь, передвижная) | 220 000,00 | 159 | 1218 | 960 | 837 |
УОДН 120-100-65-3-М-П (нержавеющая сталь, передвижная) | 245 000,00 | 159 | 1218 | 960 | 837 |
| Название | Подача, м³/час | Напор, м | Концентрация твердых частиц в жидкости, %, не более | Максимальный Размер твердых частиц, мм | Тип уплотнения: М-манжетное, Т-торцевое, ДТ-двойное торцевое | Питание | Мощность двигателя, кВт | Частота вращения, об/мин |
|---|---|---|---|---|---|---|---|---|
| УОДН 120-100-65 | 27...54 | 13...8 | 2 | 5 | М | 3/380 | 3 | 3000<sub>(-80)</sub> |
| УОДН 130-100-75 | 20…70 | 18…8 | 2 | 5 | М, Т | 3/380 | 5,5 | 3000<sub>(-150)</sub> |
| УОДН 170-150-125 | 90…198 | 30 … 16 | 5 | 5 | М | 3/380 | 18,5 | 3000<sub>(-80)</sub> |
| УОДН 200-150-125 | 75…185 | 52 … 28 | 10 | 10 | М, Т, ТД | 3/380 | 30 | 3000<sub>(-80)</sub> |
| УОДН 201-125-80 | 50…95 | 60 … 30 | 10 | 10 | М, Т, ДТ | 3/380 | 18,5 | 3000<sub>(-80)</sub> |
| УОДН 240-175-150 | 50…300 | 70 … 32 | 10 | 5 | М, Т, ДТ | 3/380 | 55 | 3000<sub>(-80)</sub> |
| УОДН 290-150-125 | 36…180 | 30 … 20 | 10 | 20 | М, Т, ТД | 3/380 | 18,5 | 1500<sub>(-50)</sub> |
| УОДН 300-200-150 | 100...450 | 90 … 35 | 10 | 20 | М, Т, ДТ | 3/380 | 90, 110 | 3000<sub>(-80)</sub> |
| УОДН 360-250-250 | 400…800 | 85 … 40 | 10 | 10 | М, Т | 3/380 | 200 | 3000<sub>(-80)</sub> |
| УОДН 440-400-350 | 250…1000 | 55 … 37 | 20 | 20 | М, Т, ДТ | 3/380 | 200 | 1500<sub>(-50)</sub> |
| Мотопомпа дизельная МОДН "Заря" 120/70 | 10…85 | 34 … 11,5 | 10 | 5 | М | Дизельный двигатель | 7,4 | 4200<sub>(-100)</sub> |
| Передвижная установка оседиагонального насоса УОДН 120/65П | 27...54 | 13...8 | 2 | 5 | М | 3/380 | 3 | 3000<sub>(-80)</sub> |
| Передвижная установка оседиагонального насоса УОДН 130/70П | 20…70 | 18…8 | 2 | 5 | М, Т | 3/380 | 5,5 | 3000<sub>(-150)</sub> |
| Передвижная установка оседиагонального насоса УОДН 170/100П | 90…198 | 30 … 16 | 5 | 5 | М | 3/380 | 18,5 | 3000<sub>(-80)</sub> |
| Погружной насос НПШГ 120-100-65 | 27…54 | 13…8 | 2 | 5 | М | Гидропривод | 3 | 3000<sub>(-80)</sub> |
| Погружной насос НПШГ 201-125-80 | 50...95 | 60…30 | 10 | 10 | М, Т, ДТ | Гидропривод | 18,5 | 3000<sub>(-80)</sub> |
Температура перекачеваемой среды насосных установок УОДН, °С : -20…+90
